Photovoltaikinspektion — vom Orthofoto zur Modulkarte.
Radiometrische Thermografie und RGB-Photogrammetrie, ausgewertet nach IEC 62446-3 — jede Auffälligkeit einem Modul zugeordnet.
LeistungsbereichEnergie · Photovoltaik
MethodeRadiometrische Thermografie + RGB-Photogrammetrie
ReferenzEinfamilienhaus, Oberpfalz — 26 Module
Methodik
Vom Rohbild zur Modulkarte.
Jede Photovoltaikinspektion beginnt mit zwei Orthomosaiken derselben Fläche — einem hochauflösenden RGB-Orthofoto für die visuelle Kontrolle und einem radiometrischen Thermal-Orthofoto für die Temperaturverteilung. Beide werden auf das Modul-Polygon der Anlage projiziert, sodass jede Auffälligkeit einem konkreten Modul zugeordnet werden kann.
Die Klassifizierung folgt der Anomalieklassen-Tabelle nach IEC 62446-3: CoA 1 (kein Handlungsbedarf), CoA 2 (zu überwachen, in angemessener Zeit zu beheben) und CoA 3 (sicherheitsrelevant, sofortige Freischaltung). So bleibt die Bewertung nachvollziehbar und norm-konform, statt einer subjektiven Einschätzung.
Referenzprojekt
Einfamilienhaus, Oberpfalz — 26 Module
Vollständige Auswertung eines realen Projekts: vom Orthofoto über die Anomaliekarte bis zur Kennzahl.
26Module gesamt · 8,84 kWp
21Module in Ordnung
5Auffällige Module
19,23 %Anomalierate · Klasse CoA 2
RGB-OrthofotoOptische Übersicht der Dachfläche

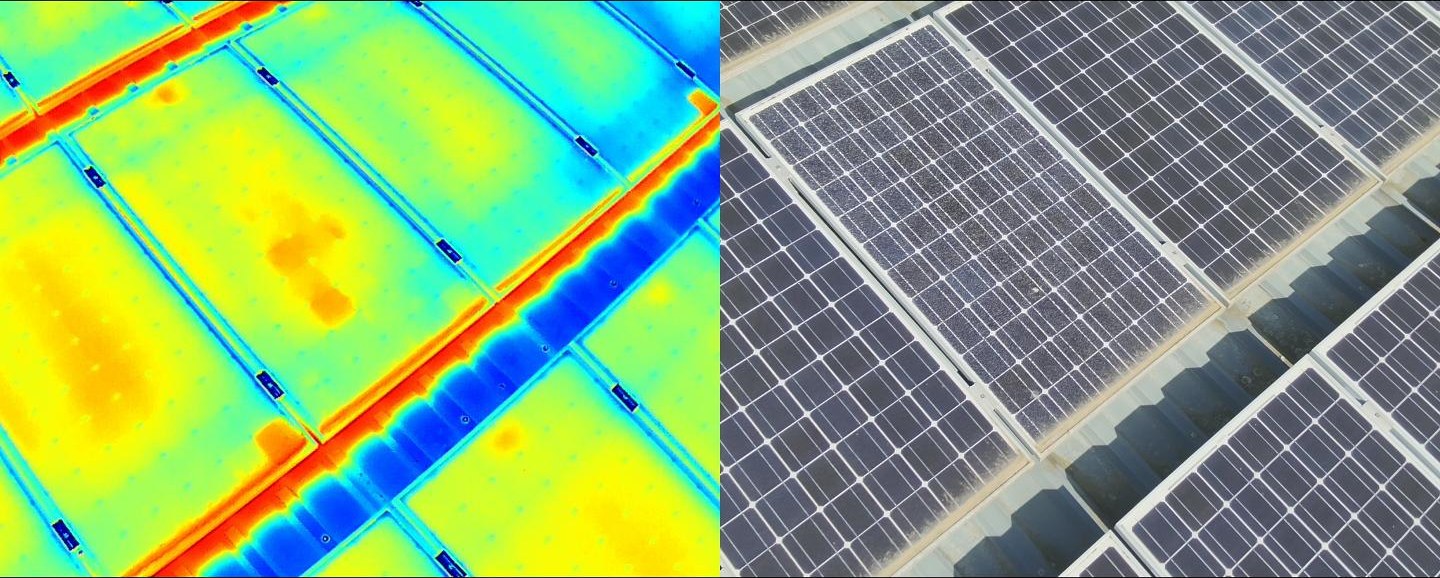

Thermal-OrthofotoRadiometrische Temperaturverteilung
Anomaliekarte4× Hotspot (Normal), 1× Zellanomalie
Name und Adresse des Kunden sind aus Datenschutzgründen anonymisiert. Sicherheitskritische Anomalien (CoA 3) wurden bei diesem Projekt nicht festgestellt.
Was wir prüfen
Fehlertypen, die eine Thermografie sichtbar macht
◆

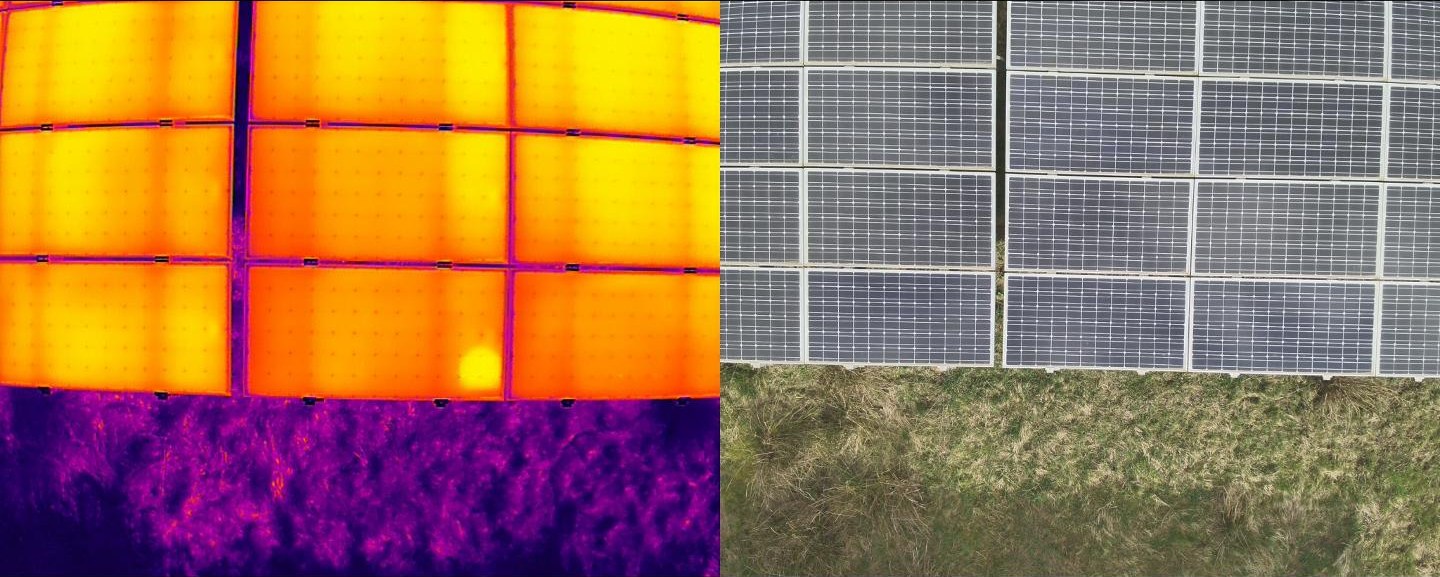

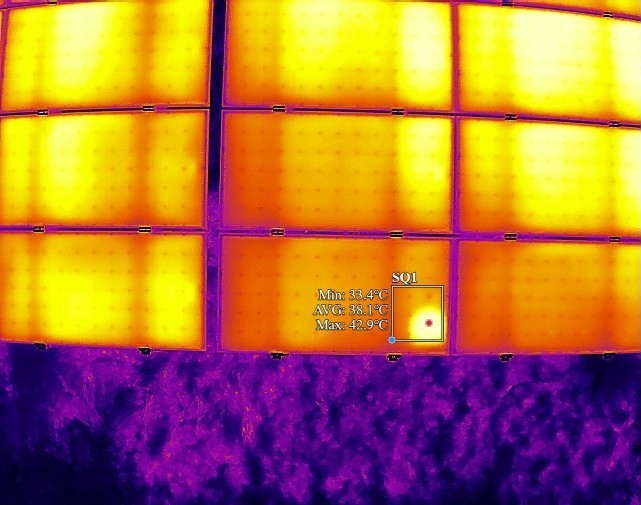

Hotspot
Lokale Überhitzung eines Moduls oder Zellstrangs▦
Multi-Cell-Anomalie
Mehrere Zellen eines Moduls betroffen◐
Verschattung
Dauerhafte Teilverschattung mit Ertragsverlust⬡
